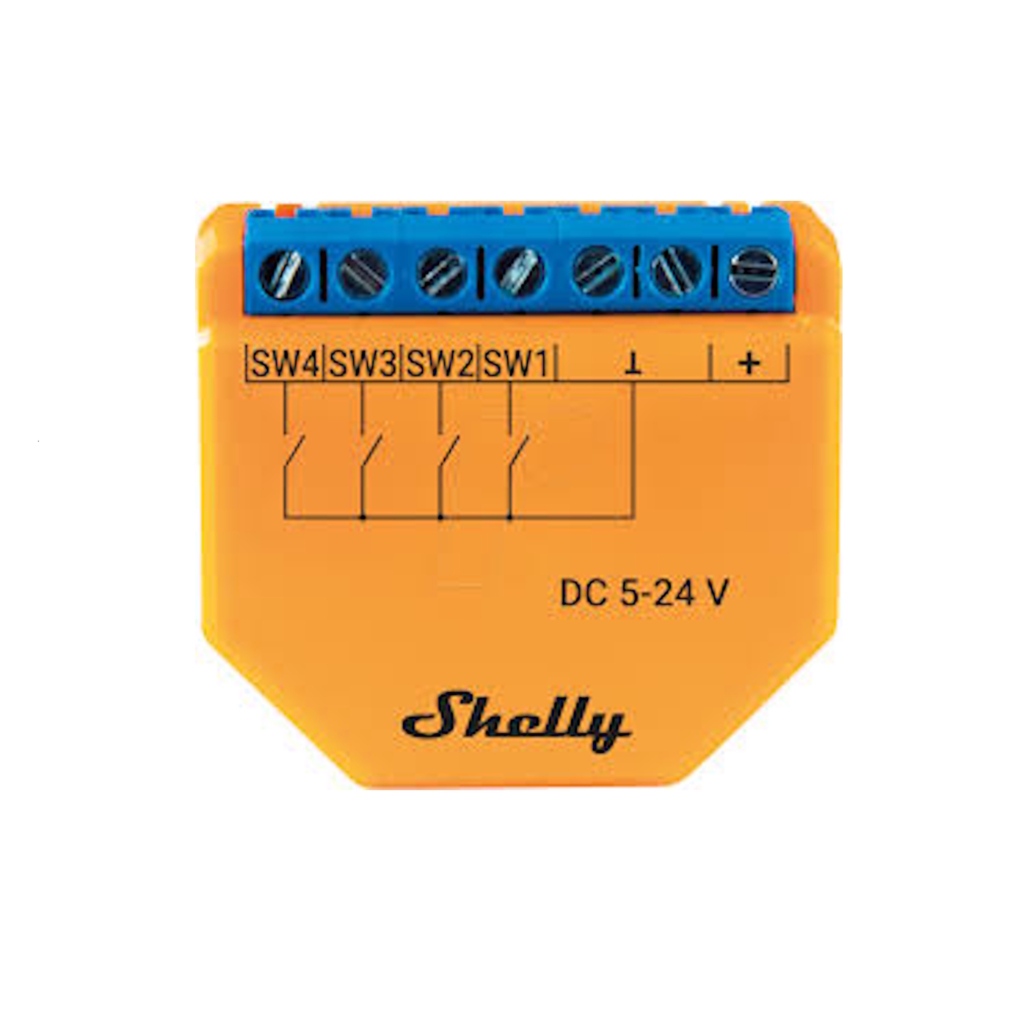

Shelly Plus i4 DC 5-24V

Beskrivelse

Tilkobling

• Wi-Fi: 802.11 b/g/n (2,4 GHz)
• Bluetooth: 4.2

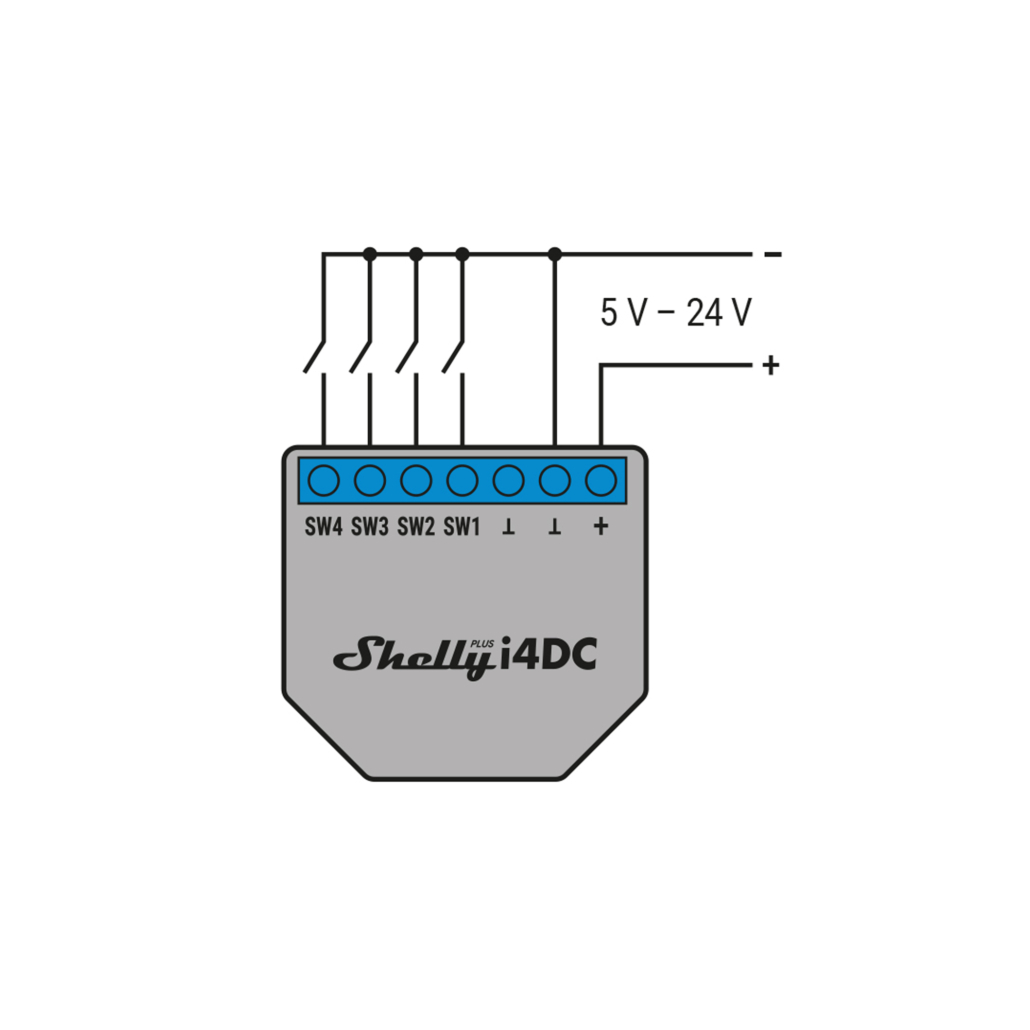

Inngangar

• Brytar-/knappinngangar: 4 (SW1, SW2, SW3, SW4)
• Strømforsyningsinngangar: 1 + og 2 Ʇ
• Reset-knapp:
  • Halde inne i 5 sek: Aktiverer tilgangspunkt og Bluetooth
  • Halde inne i 10 sek: Fabrikkinnstillingar

Utgangar

• LED-indikasjon (monofarga):
  • AP-modus (Wi-Fi av): 1 sek PÅ / 1 sek AV
  • Wi-Fi på, men ikkje tilkopla nettverk: 1 sek PÅ / 3 sek AV
  • Tilkopla Wi-Fi-nettverk: Konstant PÅ
  • Cloud aktiv, men ikkje tilkopla: 1 sek PÅ / 5 sek AV
  • Tilkopla Shelly Cloud: Konstant PÅ
  • OTA-oppdatering: ½ sek PÅ / ½ sek AV
  • Reset-knapp halde inne 5 sek: ½ sek PÅ / ½ sek AV
  • Reset-knapp halde inne 10 sek: ¼ sek PÅ / ¼ sek AV

Fysiske mål

• Storleik (HxBxD): 37x42x16 ±0,5 mm
• Vekt: 17 g
• Montering: Veggboks
• Skruterminal maks moment: 0,4 Nm
• Leiar-tverrsnitt: 0,5 til 1,5 mm² (20–16 AWG)
• Avisolert leidarlengde: 5–6 mm
• Materiale: Plast
• Farge: Neonoransje (Pantone 2010C)

Miljøspesifikasjonar

• Driftstemperatur: -20 °C til 40 °C
• Luftfuktigheit: 30 % til 70 % RH
• Maks høgd over havet: 2000 m

Teknisk

• Strømforsyning: 5–24 VDC
• Effektforbruk: < 1 W
• Intern temperatursensor: Ja
• Frekvensband: 2400–2495 MHz
• Maks RF-effekt: <20 dBm
• Wi-Fi-rekkevidde: Opptil 30 m innandørs, 50 m utandørs (avhengig av omgjevnader)
• Bluetooth-rekkevidde: Opptil 10 m innandørs, 30 m utandørs
• CPU: ESP32-U4WDH
• Flash: 4 MB
• Webhooks (URL-handlingar): 20 med opptil 5 URL-ar per webhook
• Scripting: Ja
• MQTT-støtte: Ja
